Sự miêu tả:

1. Ánh sáng mặt trời rơi trên các tấm pin mặt trời dung lượng cao vào ban ngày. Các tấm pin mặt trời chuyển đổi mặt trời

năng lượng vào dòng điện trực tiếp (DC) được gửi tới biến tần.

2. Biến tần chuyển đổi dòng điện trực tiếp thành dòng điện xoay chiều (AC). Điều này đôi khi

được gọi là "điều hòa" sức mạnh.

3. Khi hệ thống năng lượng mặt trời tạo ra nhiều điện hơn là cần thiết trong giờ cao điểm mặt trời, dư thừa

điện được tự động gửi đến công ty tiện ích và đồng hồ điện thực sự chạy ngược!

4. Hệ thống năng lượng mặt trời sản xuất điện chất lượng rất cao làm giảm cơ hội biến động điện năng

có thể làm hỏng thiết bị điện tử.

5. Nguồn điện được cung cấp liên tục vào ban đêm và trong ngày khi nhu cầu vượt quá năng lượng mặt trời

sản xuất.

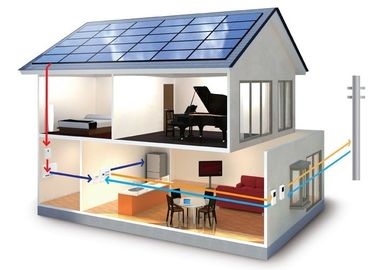

Hệ thống lưới điện

PV Array

Ánh sáng mặt trời đi qua các tấm silicon trong các mô-đun PV làm rơi các electron lỏng chảy vào

dây điện trực tiếp (DC).

Combiner Box

Các mô-đun PV được nối với nhau trong một hộp kết hợp để xuất ra điện áp hệ thống chính xác (VDC)

Ngắt kết nối DC

Hệ thống tắt với bộ phận ngắt mạch và bảo vệ lỗi đất. Bắt buộc bằng mã để đảm bảo rằng tất cả các phần

của hệ thống có thể được ngắt kết nối từ tất cả các nguồn năng lượng.

AC Mains Panel và đồng hồ

Tiêu thụ điện lưới của bạn và sản xuất điện từ mảng PV của bạn được đo ở đây. Net matering

có nghĩa là bạn chỉ trả tiền chênh lệch giữa những gì bạn sử dụng và những gì bạn sản xuất.

Ngắt kết nối AC (Utlity Accessible)

Đầu ra AC từ biến tần của bạn và nguồn AC từ lưới được kết hợp ở đây với bộ phận ngắt mạch.

Biến tần

Điện trực tiếp hiện tại (DC) từ PV Array được chuyển đổi thành điện Altemating Current (AC) để cung cấp

ngôi nhà tải và bán năng lượng trở lại lưới điện.
